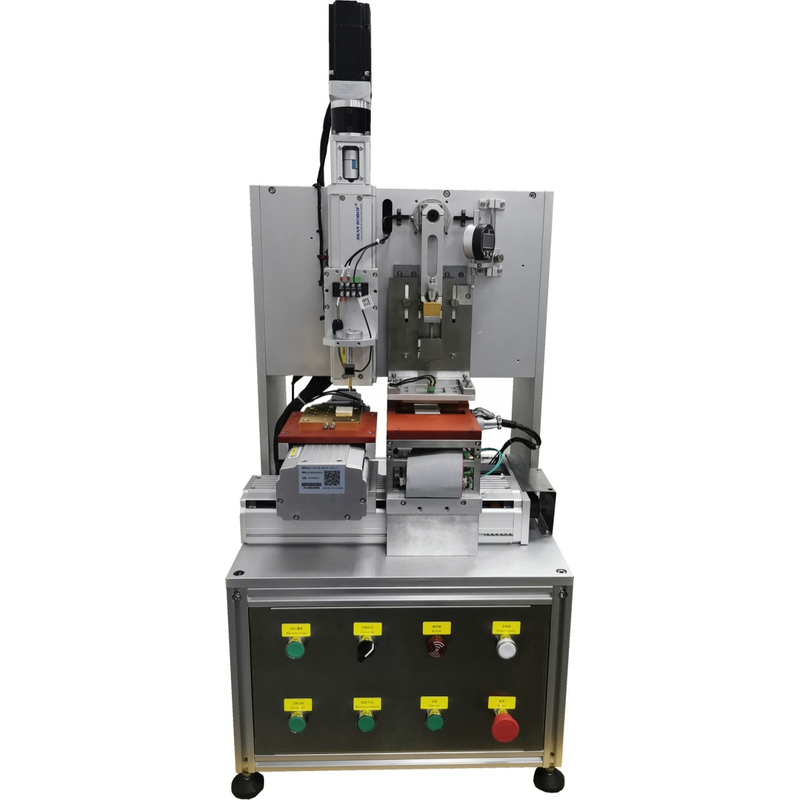

SC-FDR2118 Kuvvet Deplasman Direnç Test Sistemi (Test Probu Yaşamı ve Elastik Direnç ve Akım Test Sistemi), prob ömrünü, elastik direnç ve elektrik akımını test etmek için kullanılır. Test sistemi, test makinesi, mikro direnç edinme modülü, çoklu ürün test tezgahı, XYZ mobil platform, PLC kontrol sistemi ve bilgisayar yazılımı sisteminden oluşur.
| Miktar： | |
|---|---|
Scince
İşlev
1.Prob Yaşam Döngüsü Testi
Yaşam döngüsü testini tamamlamak için disk basıncı probunu dolaştırmak için CAM yapısını kullanarak.
Disk basıncı aralığı sırasında tam direnç ölçümü.
Destekleme, 96pin röle testi, direnç ölçer yoluyla test direnci.
Veri ve eğri analizi fonksiyonu.
Birden fazla disk basıldıktan sonra tek pincurve analizini sağlayın.
Prob kalitesini analiz etmek için harita analizi sağlar.
2. Prob Elastik Direnç Testi
XYZ platformu karşılık gelen esnekliği ve direncini test eder.
Sınırsız sayıda prob pimi.
Veri ve eğri analizi fonksiyonu.
Birden fazla disk basıldıktan sonra tek pincurve analizini sağlayın.
Prob kalitesini analiz etmek için harita analizi sağlar.
3. Prob akımı testi
5 pin'e kadar test akımı ve direnç eğrileri.
Z platformu, test kökenini (yük veya seyahat) onaylar.
XY platformları, mevcut ve direnç ölçümleri için karşılık gelen pime taşınır.
Akım, standart adımlarla anma akımına artar.
Akım ve direnç Sampleat ölçüm aralıkları ayarlayın.
Veri ve eğri analizi fonksiyonu.
Avantajs
Bir PC tarafından kontrol edilen cihaz, operatörlerin test durumunu çalıştırmaları ve gözlemlemeleri için uygun olan insan-bilgisayar etkileşimini gerçekleştirdi.
Milisaniye süresi, büyük yoğunluklu, hızlı hız ve kapsamlı sayıda veri toplama, performansı manuel veri toplamasına dayanan diğer benzer ürünlerden çok daha yüksek hale getirir.
Yüksek doğruluk, çoklu işlevler.
Yazılım sistemi, manuel işlemden kaynaklanan test hatasını azaltmak için manuel işlemin rahatlığını tamamen dikkate alır.
Test sonucu raporları, kolay istatistikler için otomatik olarak oluşturulur.
Başvuru
Cihaz esas olarak, yaşam döngüsü, elastik direnç (elastikiyet ve empedans) ve prob akımı ile direnç arasındaki ilişki de dahil olmak üzere test problarının göstergelerini test etmek için kullanılır.
Ürün, test problarının üreticisinin ürün kalitesi kontrolü ve test probları fabrikası gelen ürün incelemelerinin araçları için uygundur.
MainTeknelParametreler
Kalems | Parametreler | Açıklama |
Yük aralığı | 0 ~ 500g | |
HAZIRLIK | % 0.2 | |
Z ekseni | 100mm | |
Z ekseni hassasiyeti | 0.005 | |
X ekseni | 160mm | |
X ekseni hassasiyeti | 0.01 | |
Y ekseni | 60mm | |
Y ekseni hassasiyeti | 0.01 | |
Hayat test pimi | 32pin | 96Pin'e genişletilebilir |
Maksimum test akımı | 10 A | |
CAM disk basıncının maksimum hızı | 300rpm | |
32 röle hızları | 45s | |
Elastik Direnç Test Hızı (36pin) | 16 dakika | Test Koşulları: 0.35mm, İnme Köken moduna basın. İlk önyükleme, her seferinde kaynağı kontrol edin |
Elastik Direnç Test Hızı (36pin) | 20 Dakika | Test Koşulları: 0.35mm, İnme Köken moduna basın. Herpreload kökenini kontrol edin |
Dimensions | 888mm * 530mm * 490mm | Bilgisayar boyutu dahil değildir |
Güç kaynağı | AC220V, 50Hz | |
Güç | 500w |
İşlev
1.Prob Yaşam Döngüsü Testi
Yaşam döngüsü testini tamamlamak için disk basıncı probunu dolaştırmak için CAM yapısını kullanarak.
Disk basıncı aralığı sırasında tam direnç ölçümü.
Destekleme, 96pin röle testi, direnç ölçer yoluyla test direnci.
Veri ve eğri analizi fonksiyonu.
Birden fazla disk basıldıktan sonra tek pincurve analizini sağlayın.
Prob kalitesini analiz etmek için harita analizi sağlar.
2. Prob Elastik Direnç Testi
XYZ platformu karşılık gelen esnekliği ve direncini test eder.
Sınırsız sayıda prob pimi.
Veri ve eğri analizi fonksiyonu.
Birden fazla disk basıldıktan sonra tek pincurve analizini sağlayın.
Prob kalitesini analiz etmek için harita analizi sağlar.
3. Prob akımı testi
5 pin'e kadar test akımı ve direnç eğrileri.
Z platformu, test kökenini (yük veya seyahat) onaylar.
XY platformları, mevcut ve direnç ölçümleri için karşılık gelen pime taşınır.
Akım, standart adımlarla anma akımına artar.
Akım ve direnç Sampleat ölçüm aralıkları ayarlayın.
Veri ve eğri analizi fonksiyonu.
Avantajs
Bir PC tarafından kontrol edilen cihaz, operatörlerin test durumunu çalıştırmaları ve gözlemlemeleri için uygun olan insan-bilgisayar etkileşimini gerçekleştirdi.
Milisaniye süresi, büyük yoğunluklu, hızlı hız ve kapsamlı sayıda veri toplama, performansı manuel veri toplamasına dayanan diğer benzer ürünlerden çok daha yüksek hale getirir.
Yüksek doğruluk, çoklu işlevler.
Yazılım sistemi, manuel işlemden kaynaklanan test hatasını azaltmak için manuel işlemin rahatlığını tamamen dikkate alır.
Test sonucu raporları, kolay istatistikler için otomatik olarak oluşturulur.
Başvuru
Cihaz esas olarak, yaşam döngüsü, elastik direnç (elastikiyet ve empedans) ve prob akımı ile direnç arasındaki ilişki de dahil olmak üzere test problarının göstergelerini test etmek için kullanılır.
Ürün, test problarının üreticisinin ürün kalitesi kontrolü ve test probları fabrikası gelen ürün incelemelerinin araçları için uygundur.
MainTeknelParametreler
Kalems | Parametreler | Açıklama |
Yük aralığı | 0 ~ 500g | |
HAZIRLIK | % 0.2 | |
Z ekseni | 100mm | |
Z ekseni hassasiyeti | 0.005 | |
X ekseni | 160mm | |
X ekseni hassasiyeti | 0.01 | |
Y ekseni | 60mm | |
Y ekseni hassasiyeti | 0.01 | |
Hayat test pimi | 32pin | 96Pin'e genişletilebilir |
Maksimum test akımı | 10 A | |
CAM disk basıncının maksimum hızı | 300rpm | |
32 röle hızları | 45s | |
Elastik Direnç Test Hızı (36pin) | 16 dakika | Test Koşulları: 0.35mm, İnme Köken moduna basın. İlk önyükleme, her seferinde kaynağı kontrol edin |
Elastik Direnç Test Hızı (36pin) | 20 Dakika | Test Koşulları: 0.35mm, İnme Köken moduna basın. Herpreload kökenini kontrol edin |
Dimensions | 888mm * 530mm * 490mm | Bilgisayar boyutu dahil değildir |
Güç kaynağı | AC220V, 50Hz | |
Güç | 500w |
