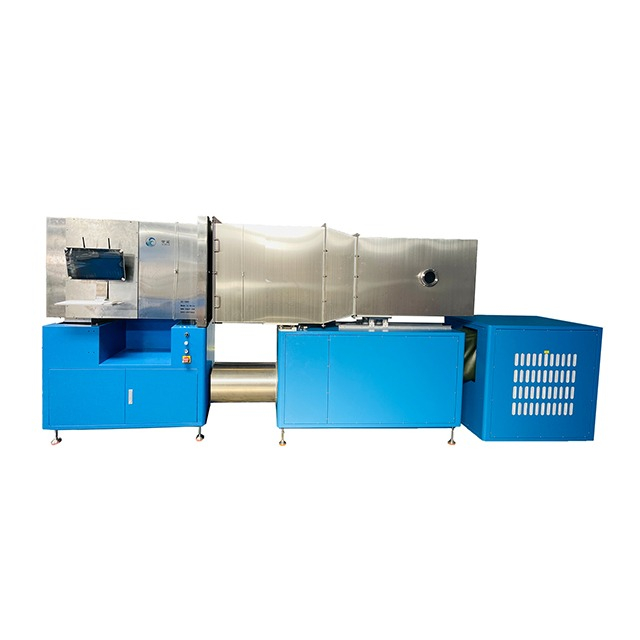

SC-7099
Scince
İşlevler
G1 sınıfı H14 filtre ürünleri dahil olmak üzere hava filtrelerinin performans testi için kullanılır. Panel filtresi, V-Bank filtresi, filtre torbası ve silindir filtresi test edilebilir.
Test sonuçları arasında 0.3μm, @0.5μm, EPM1.0, EPM2.5, direnç, hava akışı - direnç eğrisi vb.
Toz jeneratörü, toz besleyici ve diğer bileşenler seçilirse, toz kapasite testi, tutuklama (gravimetrik verimlilik) vs toz yükü, direnç karşı toz yükü, efficiency@0.4 μm vs toz yükü ve kesirli verimlilik vs farklı nihai direnç olabilir gerçekleştirilmiş.
SC-189 ile donatılmış olan aşağıdaki indeksler de test edilebilir: toz tutma kapasitesi, tutuklama, basınç düşüşü ve toz yükü, tutuklama ve toz yükü vb.
Avantajlar
Filtre verimliliği test aralığı geniş, test modu seçin, test konsantrasyonu otomatik olarak ayarlanır, iş yükünü kaydedin.
Kontrol sisteminin stabilitesini sağlamak için ana kontrol kartını ve üst bilgisayar yazılım sistemini benimsedi.
İleri çevrimiçi izleme yazılım sistemi benimsenmiştir. Test parametreleri, işlemleri ve sonuçları bilgisayar LCD ekranına yansıtılır.
Aerosol jeneratörünün başlangıcı ve durması, yukarı akış ve akış aşağı lazer parçacık tezgahının dönüştürülmesi ve enflasyon ve sızdırmazlık tümü, karşılık gelen solenoid valfler tarafından otomatik olarak kontrol edilir.
Test sistemi pozitif basınç benimser, hava hacmini yazılım aracılığıyla ayarlar ve hava hacminin otomatik kontrolünü gerçekleştirmek için frekans dönüştürücüsünü kullanır.
Test sonuçları otomatik olarak raporlar olarak oluşturulur, A4 raporu veya kendi kendine yapışkan etiketi olarak yazdırılır.
Sistem, büyük seyreltme oranı ve güvenilirliğine sahip bir baypas seyreltisi kullanır.
Sıkıştırılmış hava basıncını gerçek zamanlı olarak izleyebilir ve basınç yetersiz veya aşırı basınç olduğunda sistem otomatik olarak karar verecektir.
Giriş hava filtresinin direncini otomatik olarak izleyebilir ve otomatik değiştirme hatırlatıcısını ayarlayabilir.
Özellikle yüksek stabiliteye sahip, uzun süreli sürekli kullanım için uygun olan filtre üretim üreticileri ve düşük bakım ve kullanım maliyetleri için uygundur.
teknik parametreler
1. Çıkış hava hacmi:
Geleneksel model 150-1500m'dir3 / H, 500-4500m3 / H.
Aynı zamanda, ürün, farklı test hava hacmi aralıklarının seçimini karşılamak için kullanılabilecek farklı konfigürasyonlara sahiptir. Minimum hava hacmi 50 m3 / s ve maksimum hava hacmi 4500 m'ye ulaşabilir3 / H.
2. Basınç Aralığı: 0 ~ 500PA, doğruluk%1.
3. Parçacık Boyutu: ≥0.3μm.
4. Aerosol: Dehs, KCL.
5. Örnekleme akışı: 8 kanal, 0.3, 0.5, 0.7, 1.0, 2.0, 3.0, 5.0, 10.0μm.
6. Filtre Verimlilik Aralığı: 45%~99.995%@0.3μm.
7. Filtrenin maksimum boyutu test edilebilir:
Düz filtre ve W tipi filtre: 750mm × 610mm × 350mm.
Torba Filtresi: 750mm × 610mm × 300mm （Hava hacmi 1500 m3 / s）, 750mm × 610mm × 740mm （Hava hacmi 4500 m3 / H).
Silindir Filtresi: φ455mm × 350mm （Hava hacmi 1500 m3 / s）, φ455mm × 800mm （Hava hacmi 4500 m3 / H).
Daha geniş veya daha kalın filtreleri test etmeniz gerekiyorsa, özelleştirilmiş hizmetler sağlayabiliriz.
8. Boyutlar:
SC-7099-1500: 3350mm × 1800mm × 1900mm ；
SC-7099-4500: 4500mm × 1900mm × 1900mm ；
Ekipman boyutu hava hacmi aralığına göre değişecektir.
Çalışma şartları
1. Voltaj: AC 380V ， 50Hz.
2. Güç: 2500W (SC-7099-1500), 5000W (SC-7099-4500).
3. Sıcaklık: (23 ± 5) ° C.
4. Bağıl Nem: (20 ~ 70)%RH.
5. Gaz Arzı: 5 ~ 8kg/ cm2.
